Флагманы советской индустрии наушники Амфитон ТДС-7

[krr]

Сообщение от Beholder

У меня есть ещё одни ТДС7, они играют немного по другому.

не буду учить, но вдруг подключение в противофазе? у моих одних некопаных точно в противофазе. в других ремонтных явно- провода уже перекрещены

[Beholder]

Сообщение от krr

не буду учить, но вдруг подключение в противофазе? у моих одних некопаных точно в противофазе. в других ремонтных явно- провода уже перекрещены

У тех у которых провода в противофазе и магниты в противофазе тоже.
У меня просто наушники разных заводов и разных лет выпуска.
Одни уже переделаны, вторые почти сток.

[Астрояр]

Приветствую Вас!
У меня на днях в Техниксах (RP-F880) правый динамик заглох. И так как эта замечательная фирма канула, начал искать замену. Но сначала, так для интереса, решил глянуть что там на шкафу у меня пылится. Ими оказались (угадайте?) ТДС-7. С отрицательной эргономикой и слабеньким звучанием (ну как у всех тут отписавшихся). С левой живой колонкой Техникса не сравнить, и по громкости и по сочности. Хотел было забросить их обратно. Но потом подумал, дай-ка посмотрю в интернете их историю. И, ну надо же, они оказывается чуть ли ни хай-энд, хоть и в потенциале. Вставляю обратно в комп, выставляю в звукавухе всё по максимуму. Стало звучать интереснее и громкость появилась. Но тут до меня дошло, что я слушаю МОНО. Начал разбираться. Получается так: если у брать левый канал, громкость уменьшается на порядок, но продолжает звучать в обоих динамиках и тоже моно. Причём, если на треть рисочки теперь подвинуть, звук вообще пропадает. Вот такой эффект.
Вскрываю корпус. Начинаю размышлять. Вроде всё правильно, но почему белый земельный проводок припаян к правой душке? Получается, фаза для левого идёт по самому длинному пути, захватывая правый динамик. А мощь правого канала, присоединённого тут же, уходит в «землю». Или за меньшей громкостью стоит ещё бОльшая проблема с правым драйвером? Подтвердите мои довыды.
Ну точно можно сказать, что мои наушники тоже стали жертвой молдавской сборки.
Спасибо за внимание!

[Tralfamadorin]

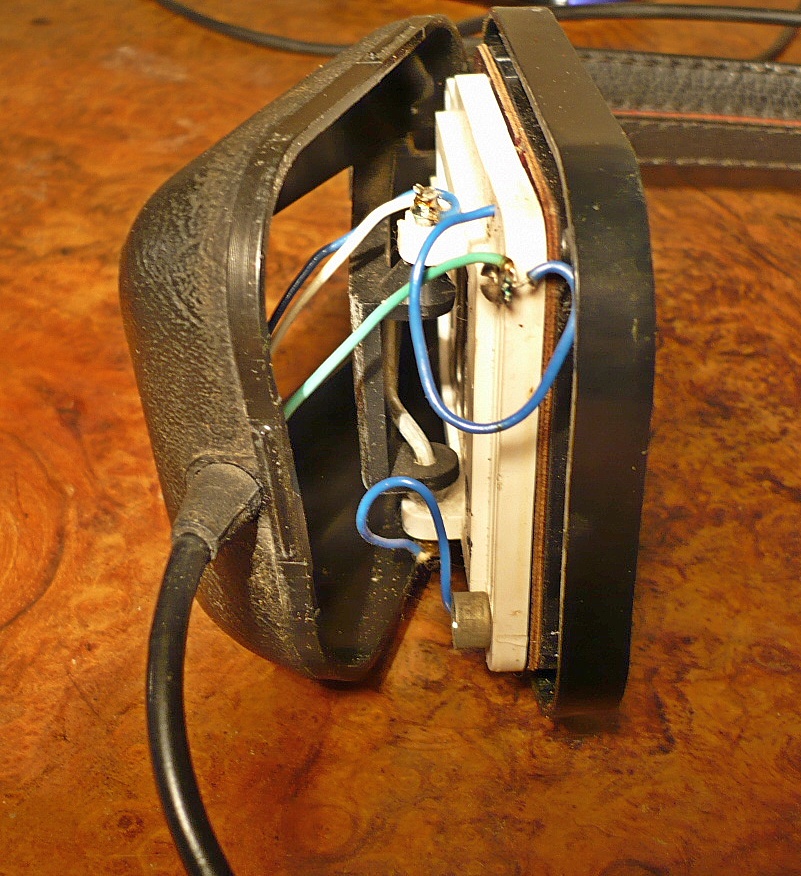

По фото все-таки не совсем понятно с синими проводами. Ну да ладно. Нужен тестер. Из кабеля выходят три провода. Надо поставить тестер в режим минимального сопротивления. Найти провод, который звонится с толстой частью джека - это земля она идёт на оба канала ( причём припаевается к драйверам с одинаковой стороны) . Провод , который звонится с самым кончиком джека - левый канал, середина джека- правый. Цепи к правому каналу идут через дуги.

[Астрояр]

Спасибо за ответ! Проверил – подходит всё правильно.
Но, перед тем как переставить землю с правой душки на левую, закрались смутные сомнения, что просто таким образом хотели завуалировать бракованный правый драйвер. Приступил с содроганием.
Но, к счастью, сборщик оказался не с низкой социальной ответственностью, а просто рукожопом.
Да, просто перестановка одного проводка всё наладило.
Звук громче не стал, но стал объёмней.
Теперь попытаюсь заняться моддингом (переставлю амбушюры с Техникса и оголовье от Филипса).
И такой вопрос: стоит ли вырезать в пластине кружочек или даже окошко 7х6 под размер драйвера или вообще не трогать?

[Tralfamadorin]

Сообщение от Астрояр

И такой вопрос: стоит ли вырезать в пластине кружочек или даже окошко 7х6 под размер драйвера или вообще не трогать?

Если хотите подоткрыть драйверы надо вырезать по форме магнитов.

[Tralfamadorin]

Сообщение от Астрояр

...
Теперь попытаюсь заняться моддингом (переставлю амбушюры с Техникса и оголовье от Филипса).

Экспериментировать, конечно, можно.Штатные амбушюры варианте дают самый большой бас.

[alexshar]

"Штатные амбушюры варианте дают самый большой бас"
А какие еще пробовали? С фоточками пож.

[Tralfamadorin]

http://www.lossy.ru/forums/showthread.php?t=835&page=59
на этой странице например пара вариантов

[alexshar]

((( -А я уж обрадовался наличю как0й никак0й объективныной статистики.
Пишите проще- кроме штатных сдутых ,никакими не пользовался.
