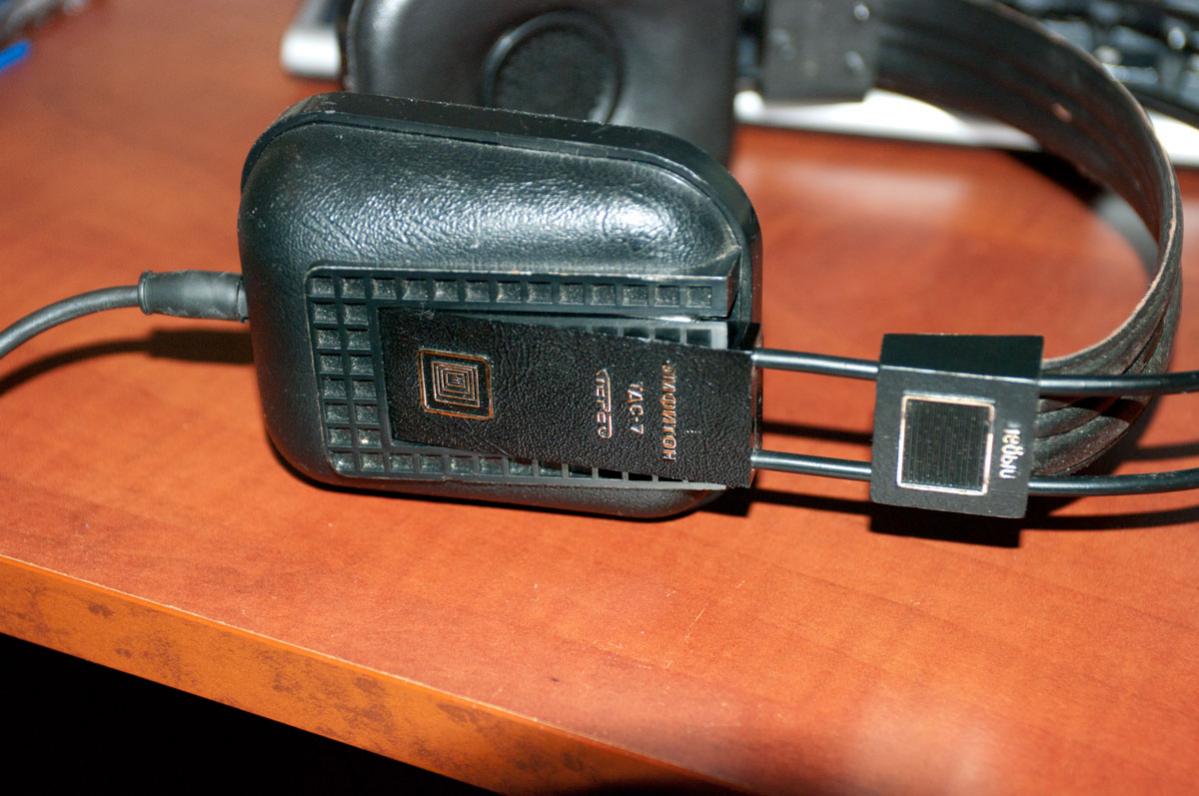

Флагманы советской индустрии наушники Амфитон ТДС-7

[Omen]

я свои вешаю прям на клеммы ресивера yamaha

Естественно. Это уши с низковатой чувствительностью и малым сопротивлением (4-8 ОМ типичное сопротивление для АС, а у ТДС-7 - сопротивление - 8 Ом). Фактически вы подключаете с точки зрения электроники - АС ( да и индуктивность у этих ушей нулевая).
ИМХО лучший вариант - переходник с последовательно впаянными на каждый канал резисторами. Резисторы надо подобрать , причем с мощностью рассеивания 2-4 Вт если хотите, чтоб орало . Допустимая безопасно подводимая мощность ( кажется так это называется по ГОСТ) у данных ушей огромна, за счет распределенности обмотки ток даже в 1 А их не спалит, а мощность будет 8 Вт! Конечно если тыкать в современные системы с средней мощностью ( не пиковой) 10-20-50 Вт то надо ограничить резистором, минимальное сопротивление не сложно посчитать, а оптимальным ИМХО будет такое при котором меньше регулятор громкости надо крутить при переключении с АС на наушники.

[valdis]

А почему здесь говорят что Lehmann ТДС-7 не раскачивает. Там на выходе стоят транзисторы BD139, BD140 аналоги КТ815Г, КТ814Г. Уж у них то должно мощности хватать. Их используют для выходных каскадов усилителей для АС. А тут какие то наушники не тянут. Может нужно вносить в схему изменения для увеличения мощности Лемана ?
Вопрос второй: Здесь много сказано о акустическом демпфировании ТДСов, но ничего не сказано об электрическом демпфировании. Может этим наушникам необходим не просто мощный усилитель, но и с низким выходным сопротивлением (около 0 или небольшим отрицательным). Натыкался на статью "Комбинированная обратная связь в УМЗЧ", но представленный там усилитель для наушников явно великоват (даже для ТДС-7). Да и микросхему к140уд6а сейчас достать трудно. Но идея выраженная в статье весьма интересна.
Скорее всего потенциал этих наушников может раскрыть усилитель специально для них спроектированный.

[Yoshimo]

Сообщение от valdis

А почему здесь говорят что Lehmann ТДС-7 не раскачивает. Там на выходе стоят транзисторы BD139, BD140 аналоги КТ815Г, КТ814Г. Уж у них то должно мощности хватать. Их используют для выходных каскадов усилителей для АС. А тут какие то наушники не тянут. Может нужно вносить в схему изменения для увеличения мощности Лемана ?

BD139/BD140 8 Ом не вытянут. Это транзисторы не для выходного каскада, а для предварительного. Можно, конечно, в Леманне задрать ток покоя выходного каскада под 150мА и слушать с нагрузкой 8 Ом, но у этих транзисторов выше 200мА начинается заметное падение коэффициента бета, потому нелинейные искажения будут составлять единицы процентов.

[lcf220]

Приехали ТДС-7, новенькие. Пока еще не потрошил. Воткнул в усилок MS 1.0 через переходник. Звук классный, играют очень чисто, есть какая-то гулкость, еще не понял какая - слушаю минут 20. Их с 85 года не слушали, м.б. прогрев на них как-то повлияет.
Это пыточное орудие для ушей!! в градо уши начинали болеть через 40-50 минут, на хрящи давило, а тут они тяжелые и давят сильнее, и ушки начинают отваливаться через 10-15 минут ((((

[lcf220]

ахаха, стоило 1 раз снять и немного поправить оголовье - разлетелось крепление ленты, замотал изолентой пока

[Serge44]

lcf220
Наушники надо демпфировать, тогда гулкость исчезнет.

[lcf220]

Serge44
Да, согласен, но сначала погоняю с недельку, привыкну, даже в стоковом варианте мне они нравятся уже больше Fostex t50rp и Sennheiser hd600. В этой теме много уже написано про переделку их, всем спасибо! очень интересно

[Captain_ssbn]

Доброго дня Форумчане!
Прочитал Вашу отличную статью, достал из кладовки старый, когда-то любимый Амфитон Т Д С -7 Питерской сборки. Купил переходник для звуковой платы ПК, включил и вспомнил молодые годы.
Теперь, прочитав много советов по переделке буду экспериментировать. Задние крышки снял легко, а вот передние, с амбюшюрами не снимаются... Боюсь сломать. Как все-таки их снять? Заранее благодарен.
Captain_ssbn

[SGS]

Сообщение от Captain_ssbn

Доброго дня Форумчане!
Прочитал Вашу отличную статью, достал из кладовки старый, когда-то любимый Амфитон Т Д С -7 Питерской сборки. Купил переходник для звуковой платы ПК, включил и вспомнил молодые годы.
Теперь, прочитав много советов по переделке буду экспериментировать. Задние крышки снял легко, а вот передние, с амбюшюрами не снимаются... Боюсь сломать. Как все-таки их снять? Заранее благодарен.
Captain_ssbn

У ТДС7 амбушюры не на клею. Снять их достаточно сложно. У моих ленинградских края кожзама прижимались пластиковой пластиной, которая крепилась к плате динамика на 4-х штырях. Концы пластиковых штырей были просто оплавлены и таким образом удерживали конструкцию. Срежьте эти оплавленные концы и подденьте плату. Не разбирайте только драйвер - погубите его. А вот у кишиневской версии поступили проще - просто склеили платы между собой намертво и все. Разделить их невозможно, старый кожзам можно только выдрать силой или срезать. После придется соорудить и прикрепить новые амбушюры.

[Serge44]

Чаши отстегиваются. У большинства ортодинамических наушников амбушюры на почти невысыхающем клею, они снимаются и садятся обратно. Наполнитель внутри амбушюров меняется на новый, поролон, синтепон. В принципе, и сами амбушюры можно заменить и пошить новые из тонкого кож. заменителя, если с годами они задубели.
Демпфирование дополнительное наушникам нужно обязательно. И мощное усиление само собой. Ортодинамика для тех, кто не боится дорабатывать технику своими руками.
