ТДС-16 ЭХО

[izlоm]

На счёт наполнения амбушюров:
я делал так:
наполнение амбушюров вспененым полиэтиленом можно осуществить после разреза амбушюра с тыльной стороны в двух местах лучше вертикально (так удобнее). но стоит быть аккуратным и не допустить повреждения шва. после этого нарезаем утеплитель полосками шириною примерно с сантиметр, а длиною сколько удобно.
далее впихиваем небольшой отвёрткой в разрезы (не допуская пузырей) с разных сторон. набиваем. главное не сделать амбушюры круглыми, а наполнить только до такой степени чтоб ушам удобней было (чем ближе блин динамика тем лучше). в том месте где мочка находится, надо набивать наполнителем меньше.

[Andara]

я так подумал...синтепоном вроде как удобно набить + он мягкий. Просто интересно не повлияет ли это на звук?

[Serge44]

Потихоньку информации о советских ортодинамических ТДС становится больше.
Несколько лет назад, когда сведений о ТДС-16 было поменьше, больше непроверенных слухов, считалось, что модель изготавливалась во Львове и в Смеле. Но до сих пор нет никаких подтверждений о производителе из Львова. Зато уже по нескольким источникам (и упомянутая на форуме книга по советской аппаратуре и, наконец, наушники NOS с гарантийным талоном) есть данные о производителе из Киева - НПО "Квант". Поэтому, скорее всего, ту версию ТДС-16, которая ранее называлась "львовской", стоит считать киевской.

Недозаполненный гарантийный талон на ТДС-16 с эмблемой и адресом производителя:

[Serge44]

Похоже, что тайна производителя ТДС-16, упомянутых в сообщении #28 данной темы, раскрыта. Все тайное когда-нибудь становится явным.
Если обратить внимание на логотип в начале гарантийного талона (его фото в сообщении выше), а теперь рассмотреть эмблему на разветвителе кабеля наушников (5 фото слева в 28 сообщении), то ясно, что производитель один и тот же - НПО "Квант" г. Киева. То есть, это киевская версия наушников.

[Serge44]

Характеристики ТДС-16 производства НПО "Квант" (г. Киев):

Частотный диапазон: 20-20 000 Гц
Сопротивление: 16 Ом
Номинальная мощность: 2 мВт
Чувствительность: 94 дБ
Паспортная мощность: 100 мВт
Размеры: 80*180*245 мм
Масса без кабеля: 300 г
Цена: 38 рублей

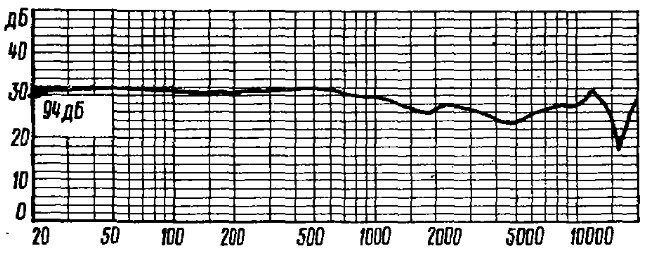

АЧХ наушников:

Основные конструктивные параметры:

Марка магнита: М7БИ300
Диаметр магнита: 55 мм
Материал мембраны: пленка полиэтилентерефталатная толщиной 8 мкм
Материал звуковой катушки: алюминиевая фольга толщиной 14 мкм
Ширина проводника звуковой катушки: 9 мкм
Расстояние между витками: 9 мкм
Число витков: 76
Марка кабеля: ШМПП-В-2
Штекер: 6,3 мм

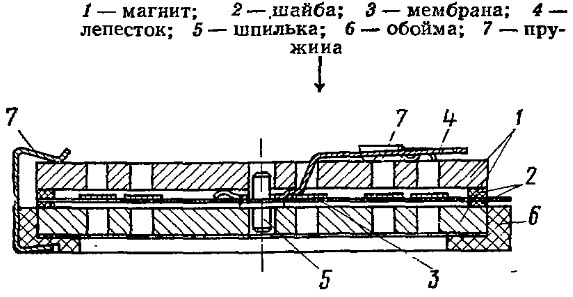

Конструкция ТДС-16:

[nazar]

Как измерялась АЧХ известно?
Львовские все заводы знаю, но о таких наушниках никогда не слыхал, врядли они у нас выпускались.

только что поднял литературку совковую, таки в киеве их делали на Кванте

[Гуру поменьше]

Сообщение от nazar

Как измерялась АЧХ известно?

Это из справочника Алдошиной АЧХ. Там же и методика описана.

[nazar]

Спасибо, я уже нашел их измерения и по какому госту, меня просто интересовало как віводилась АЧХ, с учетом HRTF или нет

[GALL]

Тоже нашел подтверждение выпуска заводом НПО "Квант" (г. Киев) данных наушников в книге "Бытовая электроакустическая аппаратура.Справочник.И.А.Алдошина.1996":

[Lisen]

Имеется еще вот такая модификация ТДС-16. Дужка с перфорацией и разноцветные выходы. Скорее всего произведены в Киеве, т.к. на старом шнурке была похожая эмблема (где-то были остатки родного шнура, который не доела кошка , если найду, выложу фото эмблемы) Приобретены где-то в 96-97 гг.
P.S. Прошу прощения за качество фото, но под рукой ничего кроме телефона не было. Если заинтересует могу сделать фотки в лучшем качестве.
